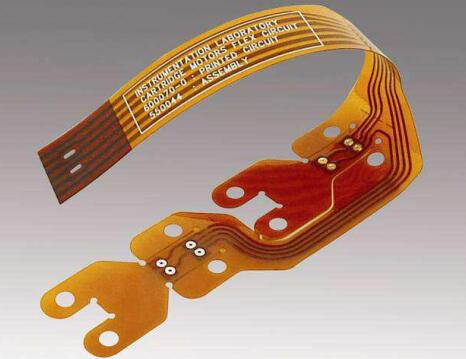

FPC具有配線密度高、重量輕、厚度薄、三維布線等其他類型電路板無法比擬的優勢，已經在智能手機中得到了較多的應用，在手機PCB設計中，手機折疊處用的FPC柔性線路板需要非常好的柔韌性，目前國內手機廠商對此要求是8-10萬次。因此，F(xiàn)PC柔性線路板是影響折疊手機品質的關鍵因素，下面廈門fpc軟板小編來詳細的說一說。

　　手機折疊處的軟板使用注意事項

　　1、 彎折區域線路設計： 需彎折部分中不能有通孔; 線路的最兩側追加保護銅線，如果空間不足，選擇在彎折部分的內R角追加保護銅線; 線路中的連接部分需設計成弧線。

　　2、 材料的選擇：為了保證彎折性能，建議選擇0.5mil/0.5oz的單面基板，RA壓延銅，覆蓋膜選擇0.5mil。

　　3、 屏蔽層設計：目前手機屏蔽層一般采用銀漿和銅箔，采用銀漿屏蔽層，減少了活動的實際層數，便于裝配，工藝簡單，成本較低。但銀漿因為是混和物，電阻偏高，在1歐姆左右。因此不能直接設計用銀漿層來做地線。 銅箔屏蔽層，活動層數增加兩層，成本增加，但電阻較低，可直接設計成地線。銀箔屏蔽層，成本太高。

　　4、 彎折區域設計：彎折區域需做分層設計，將膠去掉，便于分散應力的作用。彎折的區域在不影響裝配的情況下，越大越好。

　　5、 電鍍選擇：為保證彎折性能，必須選擇部分銅電鍍工藝，不能采用全面銅電鍍工藝。

　　以上就是廈門柔性線路板：http://m.yili118.cn/news-gs/456.html 小編整理的關于手機折疊處的軟板使用注意事項，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
